Awaria zasilania w najmniej odpowiednim momencie potrafi zatrzymać pracę całego obiektu, od hali produkcyjnej po serwerownię czy gospodarstwo. Agregat prądotwórczy stanowi wtedy pewne źródło rezerwowe, jednak samo jego posiadanie nie wystarczy. Aby prąd płynął bezpiecznie, potrzebne jest urządzenie, które odetnie instalację od sieci i przełączy ją na generator, nie dopuszczając do jednoczesnego połączenia obu źródeł. Tę funkcję pełni właśnie przełącznik sieć-agregat. To on decyduje, czy odbiory zasila sieć energetyczna, czy pracujący agregat, a od jego prawidłowego doboru oraz montażu zależy ciągłość i bezpieczeństwo całej instalacji. W tym poradniku wyjaśniamy, jak działa takie urządzenie, czym różni się wersja ręczna od automatycznej, jak wygląda jego podłączenie oraz na co zwrócić uwagę przy zakupie. Dzięki temu łatwiej wybierzesz model dopasowany do konkretnego obiektu. Zapraszamy do lektury!

Czym jest przełącznik sieć-agregat i do czego służy?

Najprościej mówiąc, to aparat elektryczny, który steruje tym, skąd instalacja pobiera prąd. W normalnych warunkach odbiory zasila sieć energetyczna, a gdy ta zawiedzie, urządzenie przekazuje zasilanie na agregat prądotwórczy. Co istotne, przełącznik zasilania sieć-agregat zawsze utrzymuje rozdział obu źródeł, dzięki czemu wyklucza sytuację, w której sieć i generator pracują jednocześnie, co groziłoby uszkodzeniem instalacji oraz zagrożeniem dla obsługi. W praktyce takie urządzenie odpowiada za kilka zadań naraz. Należą do nich:

• ochrona instalacji – rozdziela sieć i agregat, eliminując ryzyko zwarcia między dwoma źródłami zasilania;
• ciągłość pracy – skraca przerwę w dostawie prądu do niezbędnego minimum, co ma znaczenie przy odbiornikach krytycznych;
• bezpieczeństwo agregatu – chroni generator przed powrotnym napięciem z sieci po jej ponownym załączeniu;
• wygoda obsługi – porządkuje sposób przełączania, dzięki czemu zmiana źródła przebiega w kontrolowany sposób.

Bez takiego aparatu ręczne przepinanie zasilania byłoby nie tylko uciążliwe, ale przede wszystkim niebezpieczne. To właśnie dlatego stanowi on standardowy element instalacji współpracujących z agregatem.

Jak działa przełącznik źródła zasilania?

Zasada pracy opiera się na stałym nadzorze nad napięciem w sieci energetycznej. Dopóki parametry pozostają prawidłowe, odbiory czerpią prąd z sieci, a agregat pozostaje w spoczynku. W chwili, gdy napięcie zaniknie lub spadnie poniżej dopuszczalnego poziomu, urządzenie odłącza instalację od sieci i kieruje ją na źródło rezerwowe. Po powrocie prawidłowego zasilania następuje przełączenie z powrotem, a generator zostaje wygaszony. Cały cykl odwzorowują trzy położenia, między którymi porusza się mechanizm. Pozycja pierwsza oznacza zasilanie z sieci, pozycja środkowa to stan wyłączenia obu torów, natomiast trzecia odpowiada zasilaniu z agregatu. Ten układ I-0-II gwarantuje, że oba źródła nigdy nie zostaną połączone, a przerwa w położeniu zerowym chroni instalację przed przepięciem podczas zmiany źródła. W ten sposób przełącznik źródła zasilania sieć-agregat porządkuje całą sekwencję i utrzymuje pełną kontrolę nad tym, skąd płynie prąd. Warto pamiętać, że sam sposób wykrywania zaniku i wydania polecenia różni się w zależności od wersji. W modelach ręcznych decyzję podejmuje operator, natomiast w automatycznych całość nadzoruje wbudowany sterownik.

Rodzaje przełączników sieć-agregat: ręczny i automatyczny

Przełączniki dzieli się przede wszystkim według sposobu, w jaki reagują na zanik napięcia. Od tego zależy nie tylko cena, ale też zakres obsługi po stronie użytkownika oraz szybkość reakcji. W praktyce spotkasz dwa podstawowe rozwiązania.

• Wersja ręczna – operator samodzielnie przestawia przełącznik w odpowiednie położenie po zauważeniu braku prądu. To rozwiązanie prostsze i tańsze, sprawdzające się tam, gdzie przełączanie zdarza się rzadko, a chwilowa zwłoka nie stanowi problemu. Tę grupę reprezentują między innymi ręczne przełączniki Sircover.

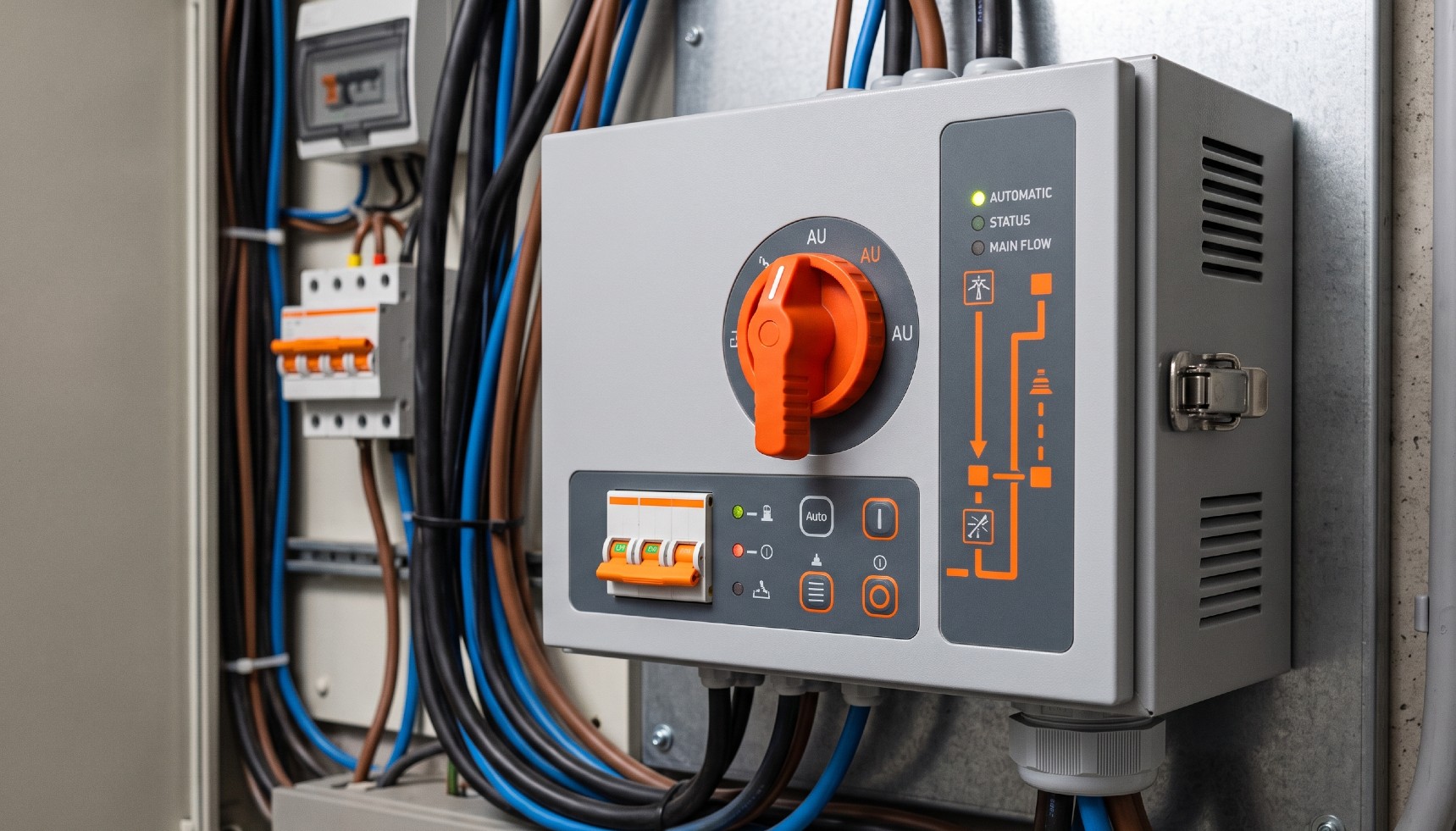

• Wersja automatyczna (SZR) – układ samoczynnego załączania rezerwy wykrywa zanik zasilania i przełącza odbiory na agregat bez udziału człowieka, zwykle w kilka sekund. To rozwiązanie dla obiektów, w których liczy się każda chwila, na przykład serwerowni czy zakładów produkcyjnych. Znajdziesz je w kategorii przełączniki z napędem automatycznym (SZR).

Automatyczne rozwiązania określa się też skrótem ATS, czyli automatic transfer switch, co w praktyce oznacza to samo co SZR. Osobną kwestią jest liczba faz, ponieważ do obiektów jednofazowych dobiera się mniejsze aparaty, a do przemysłowych zwykle przełącznik sieć-agregat 3-fazowy o odpowiednio wyższym prądzie znamionowym. Oba kryteria, rodzaj napędu oraz liczbę faz, warto ustalić już na etapie projektu instalacji.

Jak podłączyć przełącznik sieć-agregat?

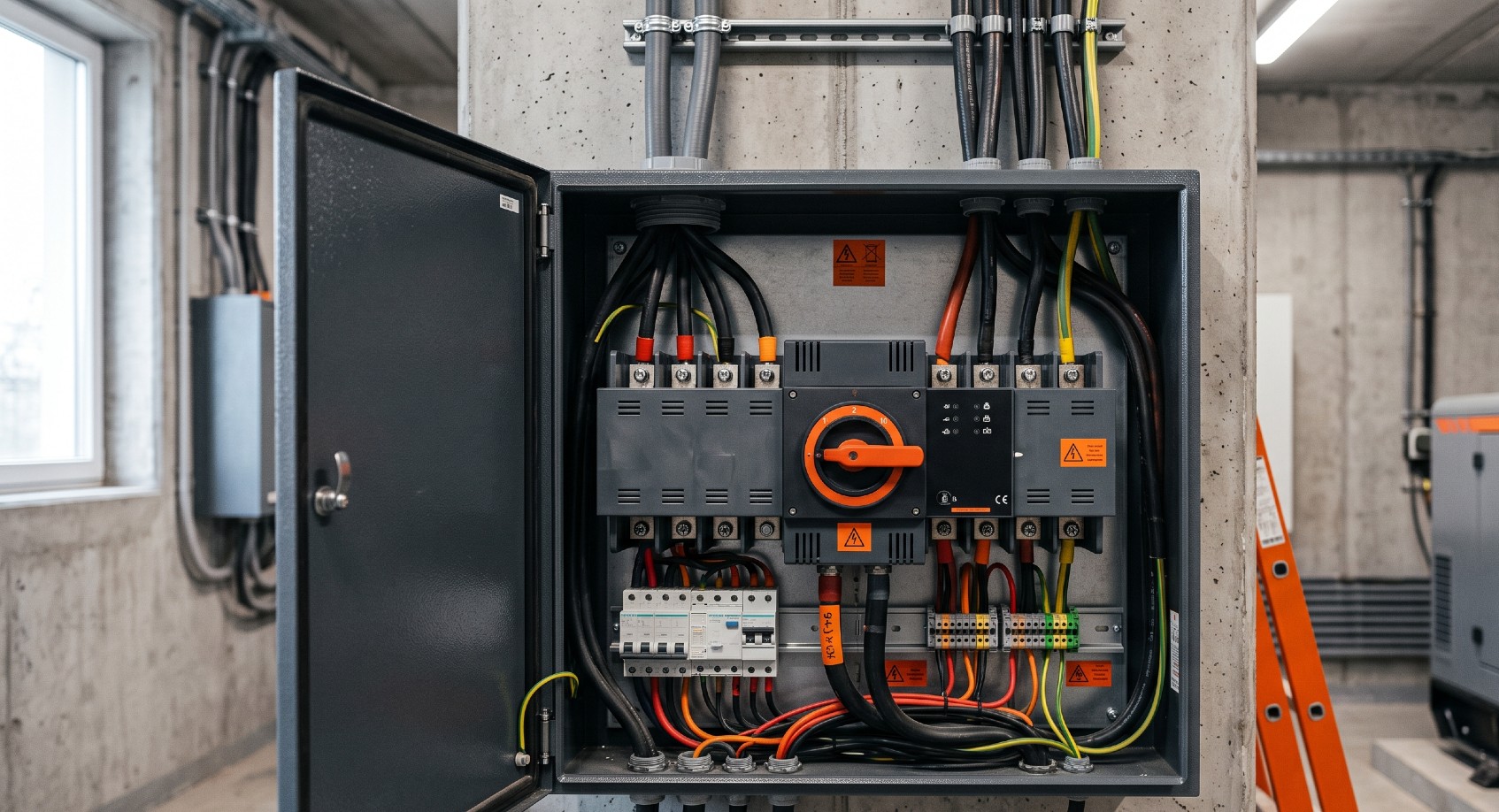

Montaż zaczyna się od doprowadzenia do aparatu trzech grup przewodów. Do pierwszego wejścia podłącza się zasilanie z sieci energetycznej, do drugiego przewody od agregatu, a do wyjścia trafiają obwody odbiorcze, które mają być zasilane awaryjnie. Taki układ sprawia, że poprawne podłączenie przełącznika sieć-agregat wymaga zachowania właściwej kolejności faz oraz starannego opisania torów, żeby uniknąć pomyłki podczas późniejszej eksploatacji. Osobnej uwagi wymaga uziemienie oraz dobór przekrojów przewodów i zabezpieczeń, dopasowanych do prądu znamionowego urządzenia. W wersji automatycznej dochodzi jeszcze zasilanie układu sterującego, który musi mieć stały podgląd napięcia w obu źródłach. Zanim aparat trafi pod napięcie, warto zweryfikować całość z dokumentacją producenta, ponieważ każdy model może mieć własną numerację zacisków. Pomocny bywa tu schemat przełącznika sieć-agregat dołączony do instrukcji, który krok po kroku pokazuje rozmieszczenie połączeń. Ze względu na pracę przy napięciu oraz odpowiedzialność za ciągłość zasilania montaż najlepiej powierzyć uprawnionemu instalatorowi. Samodzielne próby podłączenia grożą nie tylko uszkodzeniem sprzętu, ale też realnym zagrożeniem dla zdrowia.

Ręczny przełącznik sieć-agregat – jak podłączyć krok po kroku?

Wersja ręczna jest najprostsza w budowie, dlatego często wybiera się ją do mniejszych instalacji oraz miejsc, w których przełączanie zdarza się sporadycznie. Sercem takiego aparatu jest dźwignia poruszająca się w trzech położeniach, a całą procedurę obsługuje operator. Jak podłączyć ręczny przełącznik sieć-agregat? Odpowiedź znajdziesz poniżej.

1. Odłącz zasilanie i upewnij się, że instalacja jest pozbawiona napięcia przed rozpoczęciem jakichkolwiek prac.
2. Doprowadź przewody z sieci energetycznej do wejścia oznaczonego jako pierwsze źródło i dokręć zaciski z zalecanym momentem.
3. Podłącz przewody od agregatu do drugiego wejścia, zachowując zgodną kolejność faz z torem sieciowym.
4. Przyłącz obwody odbiorcze do wyjścia aparatu, czyli do tych urządzeń, które mają być zasilane awaryjnie.
5. Wykonaj uziemienie oraz sprawdź dobór zabezpieczeń dopasowanych do prądu znamionowego przełącznika.
6. Po skręceniu wszystkich połączeń przetestuj pracę dźwigni w każdej pozycji, a następnie podaj napięcie i skontroluj poprawność przełączania.

Prosta konstrukcja sprawia, że takie urządzenie jest niezawodne i tanie w eksploatacji. Sprawdzonym przykładem są ręczne przełączniki z serii Sircover, na przykład przełącznik Sircover AC 1250 A, stosowany w większych rozdzielnicach. Pamiętaj jednak, że nawet tak nieskomplikowany montaż powinien wykonać elektryk z odpowiednimi uprawnieniami.

Który przełącznik sieć-agregat wybrać?

O doborze modelu przesądza przede wszystkim prąd znamionowy, który musi odpowiadać obciążeniu chronionej instalacji. Zbyt mały aparat nie przeniesie mocy odbiorników, a przewymiarowany podniesie koszt bez realnej korzyści. Kolejnym kryterium jest liczba faz, ponieważ instalacje domowe zwykle opierają się na jednej fazie, natomiast obiekty komercyjne i przemysłowe wymagają wersji trójfazowej. Istotny pozostaje też rodzaj napędu, czyli decyzja między obsługą ręczną a automatycznym układem SZR, który samodzielnie reaguje na zanik napięcia. Przy większych instalacjach znaczenie ma również współpraca ze sterownikiem oraz dostępne miejsce w rozdzielnicy, dlatego przed zakupem należy zestawić parametry kilku modeli. Pomyślany pod dany obiekt przełącznik wyboru zasilania sieć-agregat zapewnia nie tylko ciągłość pracy odbiorników, ale też ochronę samego agregatu oraz obsługi. Ostateczną specyfikację najlepiej skonsultować z projektantem lub instalatorem, który uwzględni charakter obiektu oraz obowiązujące wymagania.

Sprawny przełącznik to element, który decyduje o tym, czy agregat rzeczywiście przejmie zasilanie w chwili awarii, czy pozostanie jedynie kosztownym zabezpieczeniem na papierze. Jego zadanie sprowadza się do jednego, lecz newralgicznego celu: bezpiecznego rozdzielenia sieci i generatora oraz płynnego przełączenia odbiorów między nimi, bez ryzyka jednoczesnego połączenia obu źródeł. W naszym poradniku przewijają się trzy wątki, które warto zebrać razem. Po pierwsze, sama zasada pracy opiera się na układzie trzech położeń, gdzie stan zerowy oddziela sieć od agregatu i chroni instalację podczas zmiany źródła. Po drugie, wybór między wersją ręczną a automatyczną przekłada się na szybkość reakcji oraz zakres obsługi, a różnica ta bywa odczuwalna zwłaszcza przy odbiornikach, które nie tolerują dłuższych przerw. Po trzecie, prawidłowy montaż oraz dobór prądu znamionowego i liczby faz przesądzają o tym, czy cały układ zadziała zgodnie z założeniami Ostatecznie dobrze zaprojektowana instalacja rezerwowa to połączenie odpowiedniego urządzenia, starannego podłączenia oraz przemyślanej eksploatacji. Jeśli te trzy elementy zostaną dopięte, przerwa w dostawie prądu przestaje być zagrożeniem, a staje się jedynie chwilową niedogodnością, z którą obiekt poradzi sobie samodzielnie.
